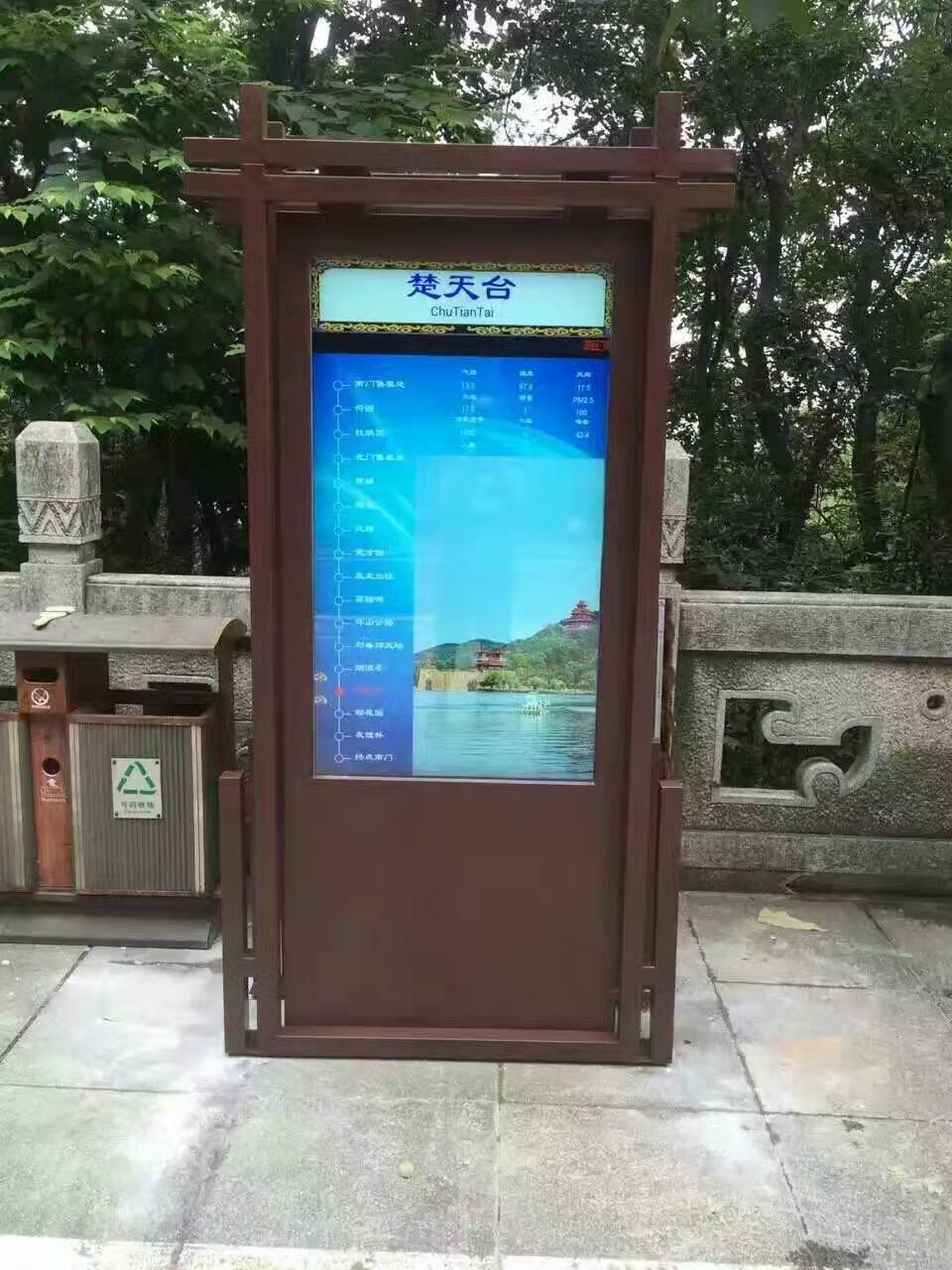

55寸戶外廣告機為落地安裝方式，為保證設備安全，地面必須是堅固的臺面，建議定制水泥臺。在選址時必須考慮顯示器周圍有足夠的空間利于散熱。安裝地點盡量選擇清潔地方，過量的灰塵環境會影響設備使用壽命。

7.1.2 施工要求設備安裝需在晴天施工，避免在雷雨天氣安裝產品，以免設備內部電器件進水或被雷擊損壞。

7.2 安裝準備工具

工具名稱 說明 圖示

卷尺 測量長度

直尺 測量長度

水平儀 檢驗臺面平整度

沖擊鉆 設備安裝打孔

鉆頭 不同孔大小使用不同

扳手 擰緊或松開螺絲

羊角錘 敲擊

7.3 顯示器安裝

7.3.1 按下圖尺寸制作地面水泥臺，水泥臺的外圍尺寸必須大于產品安裝尺寸（即圖示尺寸，單位 mm），建議水泥臺厚度大于 400mm，離地面高出 20mm 以上。水泥臺制作時必須預留出線孔。

7.3.2 預埋線纜，電纜線外部預留 2 米，網線預留 2 米。

7.3.3 打安裝孔等待水泥臺凝固后，在臺面使用 M16 鉆頭的沖擊鉆按圖示打 8 個孔。

7.4 使用吊車或其它相應工具把設備放置到水泥臺上，對準安裝孔位。注意水泥臺預留線要穿入 LCD 底部過線孔。

7.5 將膨脹螺栓通過安裝孔打入水泥臺。

7.6 使用活動扳手?jǐn)Q緊螺栓。

8  上電測試

8.1 安規檢測

顯示器出廠時已經過安規檢測，可以正常運行。若客戶對線路和其他部件進行過變動（產品搬動、電源線更換、增加其它電器件等），在上電前需進行一般安規檢測，判斷是否存在短路現象。此操作需在沖擊鉆

14M 鉆頭膨脹螺栓通過安裝孔打入水泥臺膨脹螺栓

13專業電氣工程師指導下進行，測試工具為萬用表。

8.2 上電步驟

8.2.1 外部供電經檢測顯示器線路處于正常狀態后，打開外部電源，給顯示器供電。在上電前需確認電源電壓是否與產品要求一致。

8.2.2 閉合顯示器內電源開關閉合電源總開關后，進入正常工作狀態。顯示器出廠時，默認為閉合狀態。

8.2.3 顯示狀態檢測正常狀態下，顯示屏?xí)霈F(xiàn)藍屏或播放畫面，內部風扇會啟動運行。



9.1 溫控簡介

顯示器溫控系統采用調速風扇，顯示器內部溫度升高時，風扇轉速自動提高，加大風量進行降溫；內部溫度降低時，風扇轉速自動降低，降低功耗。內部風扇在運行一段時間后，外進風口會吸附一定的灰塵，需進行清潔。
